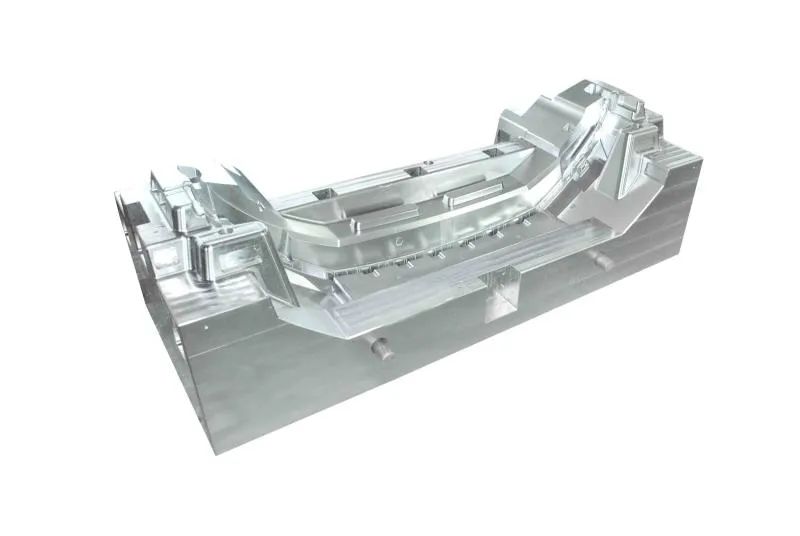

振り子フック、バックル、その他の距離張力機構は、固定式で一般的に使用されます。 型 コア引き あるいは金型の二次リリースですが、この種の機構は金型の両側にペアで設置されているため、その動作は同期している必要があります。つまり、金型が同時に座屈し、金型が特定の位置まで開くと同時に分離します。

同期が失われると、引抜金型のテンプレートが歪んだり損傷したりする原因となります。これらの機構部品は、より高い剛性と耐摩耗性を備えていなければならず、調整も困難です。機構の寿命は短く、可能な限り使用を避ける必要があります。吸引力が比較的小さい場合は、金型を固定してバネのように押し出す方式を採用し、コアの引き抜き力が大きい場合は、コアがスライドする際に引き戻す方式を採用し、コアの引き抜き動作が先に完了してから金型の構造を固定します。大型金型では、 油圧シリンダーコア 引っ張る . 傾向のある ピンスライダーコア引き 機構が損傷しています。

この種のメカニズムに最もよくある問題は、処理が適切に行われていないことと、材料が小さすぎることです。主な問題は2つあります。

1.傾斜ピン角度A大;

2. ダイスを開くストロークが短く、コアの引き込み距離が長いことが利点です。

ただし、角度Aが大きすぎると、引き抜き力Fが一定値のときに、コア引き工程における傾斜ピンの曲げ力P=F/COSAが大きくなり、傾斜ピンの変形や傾斜穴の摩耗が発生しやすくなります。

同時に、スライダー上の斜めピンによって発生する上向きの推力N=FTGAも大きくなり、ガイド溝内のガイド面に対するスライダーの正圧が増加し、スライドの摩擦抵抗が増加します。滑りやガイド摩耗が発生しやすくなります。目安として、傾斜角Aは25°以下にする必要があります。

何かご意見がございましたら、お気軽にお問い合わせください。 グリーンバイタリティ産業株式会社 いつでも。
