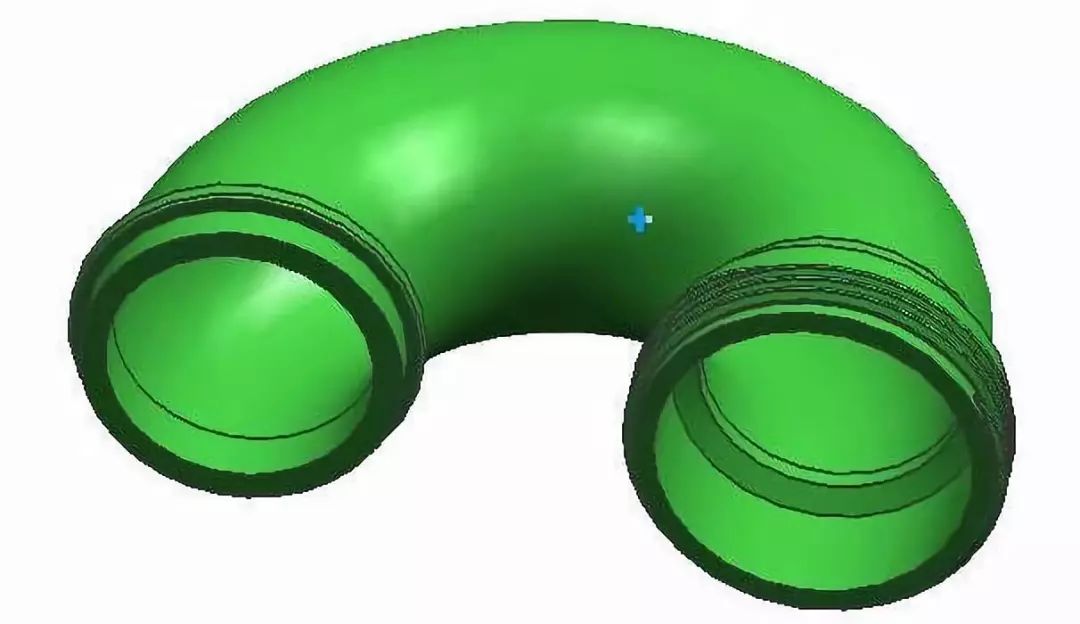

パイプタイプの製品も比較的一般的であり、多くの金型設計者はアークコア引きの原理を理解していないので、ここで共有したいと思います。

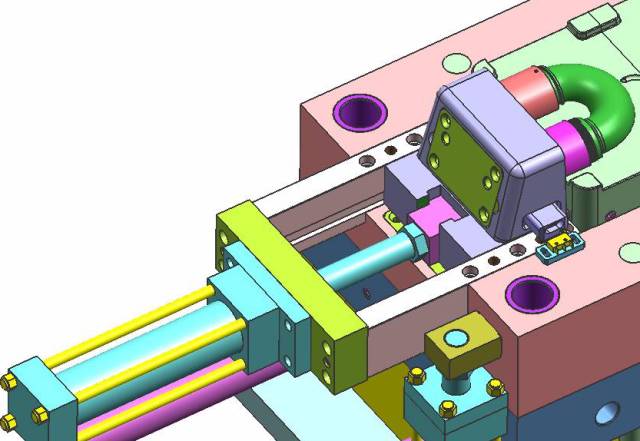

アークコア引きのストロークが比較的長いため、下図に示すように、オイルシリンダーコア引きが必要です。

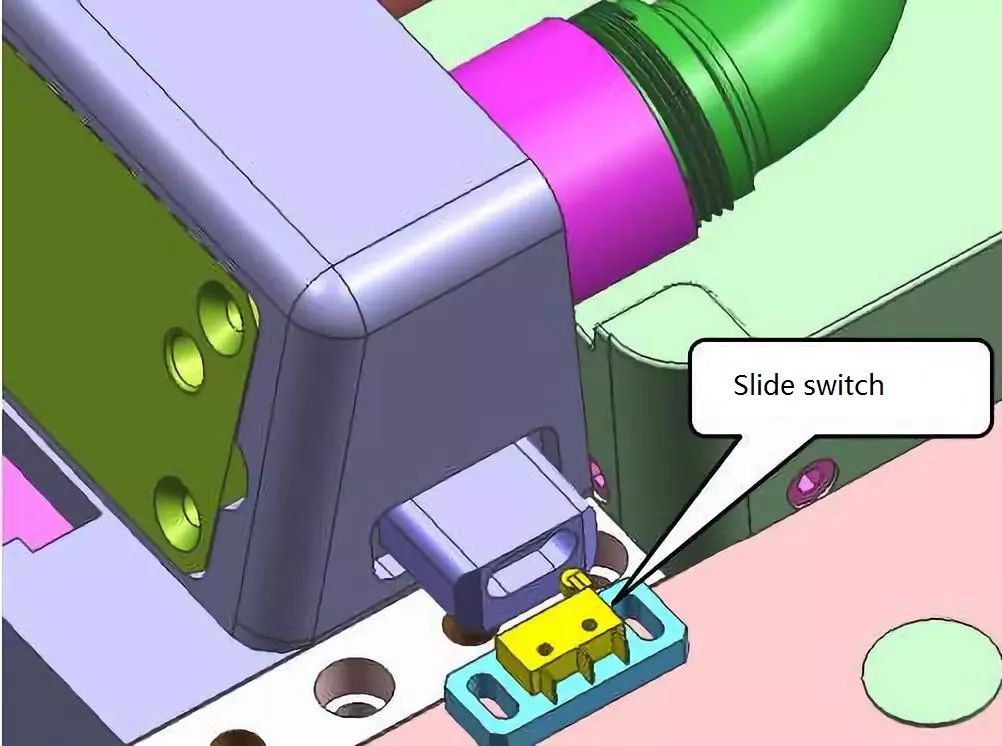

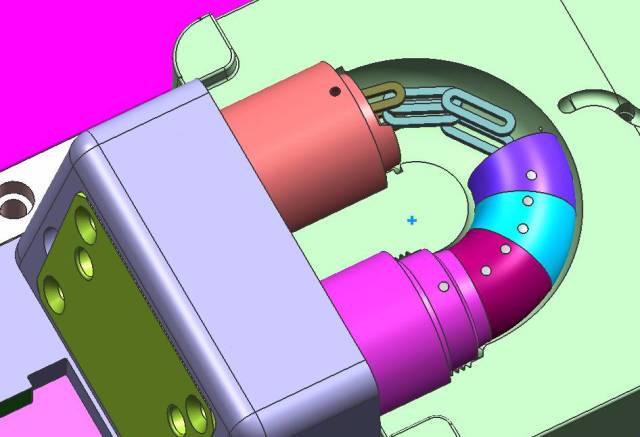

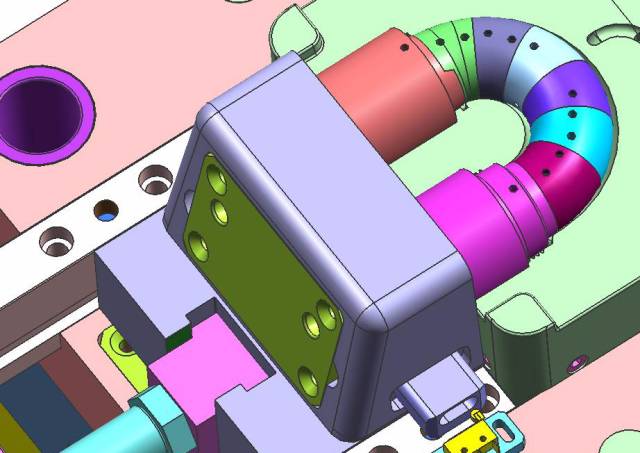

アークコア引きの場合、スライダーインサートを複数の部分に分割する必要があり、次の図に示すように、コア引き中にコアは製品のアークに沿って引き抜かれます。

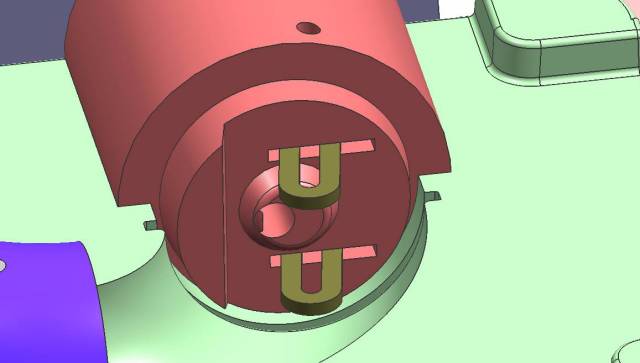

スライダーインサートはスナップキーで接続され、次の図に示すようにピンで位置決めされます。 ：

次の図に示すように、コアが円弧状に描かれているときにスナップ キーとスライダー インサート間の干渉を避けるために、スライダー インサート内のスナップ キーの位置は避ける必要があります。

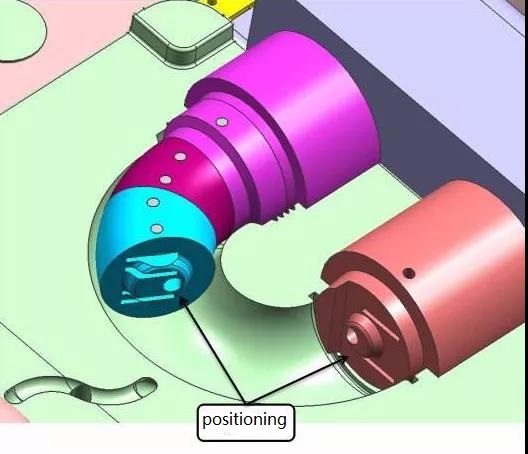

スライダーインサートは、次の図に示すように、ずれのないスムーズな金型クランプを可能にするために配置する必要があります。
